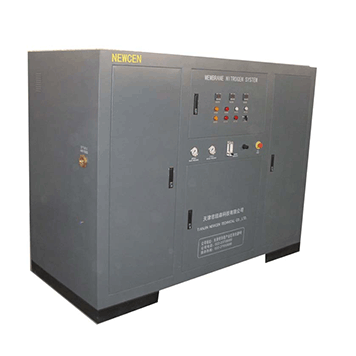

中空纖維膜制氮機
中空纖維膜制氮機（膜分離制氮機）是利用中空纖維膜組可對壓縮空氣中氣體組份進行選擇、擴散、滲透的原理，實現從壓縮空氣中直接制取產品氮氣的氣體分離設備。
常壓脫附再生的原理
中空纖維膜制氮機（膜分離制氮機）、集裝箱式膜制氮機、不銹鋼膜制氮機、撬裝膜制氮機、防爆膜制氮機
原理

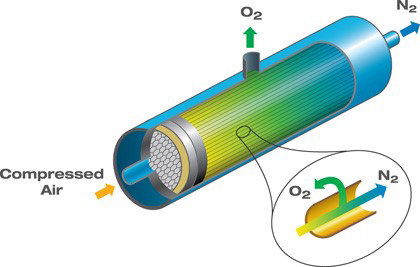

薄膜對某些氣體組分具有選擇、滲透和擴散的特性，以達到氣體分離和純化的目的。中空纖維膜分離制氮的膜組是一個圓筒狀的高分子材料制成的中空纖維膜束，每束象列管式換熱器包含上百根中空纖維，每根纖維直徑不足1毫米，就象人的頭發絲一樣細，壓縮空氣由纖維束的一端進入，氣體分子在壓力作用下，首先在膜的高壓側接觸，然后是吸附、溶解、擴散、脫溶、逸出。每種氣體都含有不同的滲透速率，氧、二氧化碳、水蒸汽等滲透速率“快”，由高壓內側纖維壁向低壓外側滲出，由膜組件一側的開口排出；滲透速率小的“慢氣”－氮氣被富集在高壓內側，由膜組件的另一端排出，從而實現了氧－氮的分離。

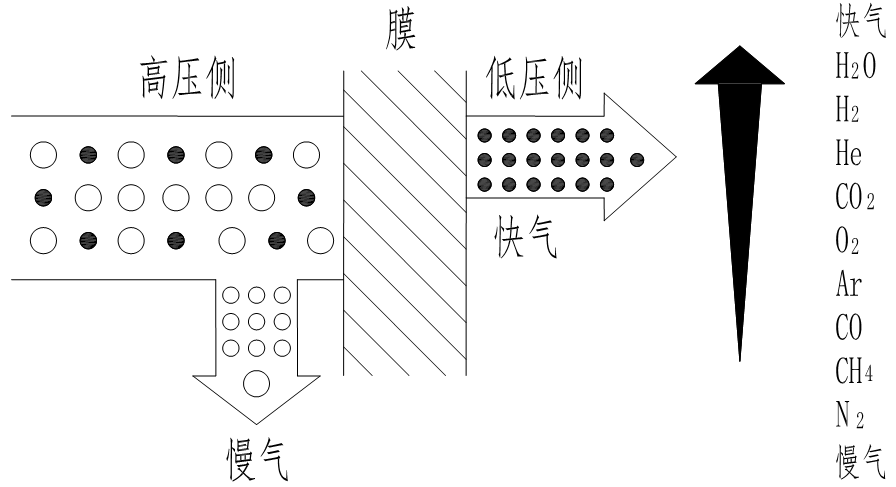

各種氣體滲透速率排列順序
各種氣體滲透速率排列順序
中空纖維膜膜組的產氣量、回收率、抗油性、透水性、耐壓高低、壓力沖擊等參數優劣決定了膜組的性能好壞和使用壽命的長短。
特點
- 中空纖維膜制氮機能夠生產純度低至90%的氮氣（非氧含量），但更普遍的是產出純度為95%~99.9%的氮氣，來滿足用戶現場不同純度氮氣的需求。
- 運行穩定、快速產出合格氮氣，最短在5~10分鐘即可產出合格氮氣，隨開隨用；
- 節能制氮氮氣純度自動調節技術（選配），滿足行業用戶，不同氮氣純度下使用，方便快捷；
- 采用空壓機供氣系統、凈化干燥系統、制氮機系統分別模塊撬裝預制，用戶現場安裝簡單快捷；?
- 制氮機系統管路全不銹鋼設計，壓縮空氣無鐵銹污染，保護膜組。
- 產出氮氣壓力高，可達1.3Mpa或更高，不需要配增壓機，減少投資。
- 選配DCS多功能監控系統和遠程無線監控系統，可實現設備本地監控和遠程監控，數據存儲與查詢，系統運行工況盡在掌握；
- 7*24小時全面和專業的服務，專人定期電話或現場回訪用戶，提醒用戶各種注意事情，督促用戶及時維護與保養；?
- 可定制滿足石油石化、醫藥食品、防爆、ASME、20年壓力容器等特殊機型。
穩定運行的有效保證
1.空壓機出口配有氣水分離器，能夠去除95%以上的液態水及油污混合物，減小了冷干機和過濾器負荷。
2.冷干機采用高溫型，設計進氣溫度≤80℃，確保系統凈化除水干凈。
3.冷干機和過濾器前有緩沖罐，穩定制氮機均壓進氣時空氣流速，有效提高冷干機和過濾器凈化效果。
4.配置三級過濾器，凈化精度最小含油量0.001ppm，配置活性炭除油，防止油霧進入制氮機，非活性炭簡易過濾器。
5.空氣緩沖罐、過濾器底部配有自動和手動排水裝置，方便排水。
6.中空纖維膜膜組原裝進口，全新優質。
7.制氮機系統管路全不銹鋼設計，壓縮空氣無鐵銹污染，保護膜組。
8.氮氣純度不合格氮氣自動排空并報警，氮氣純度合格供氣。
系統組成
可分空氣壓縮機、凈化裝置、制氮裝置、氮氣儲存等部分。
包括：螺桿空壓機、?W級氣水分離過濾器、空氣緩沖罐、7級過濾器、冷干機、5級過濾器、活性炭除油器、3級過濾器、中空纖維膜制氮機、氮氣檢測裝置、氮氣儲罐等基本單元模塊。

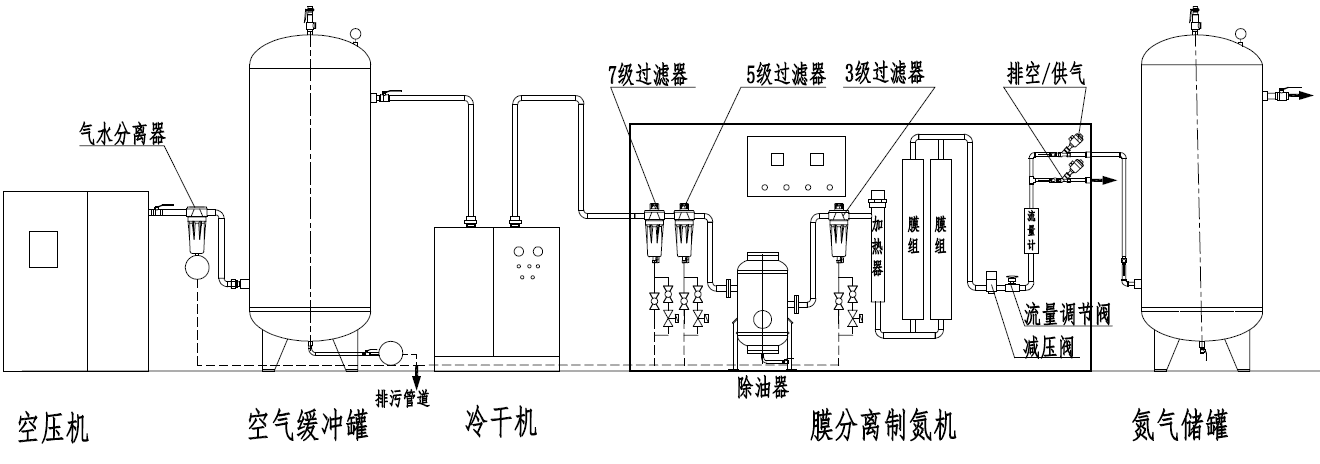

中空纖維膜制氮機系統組成
| 空氣壓縮機 | 為制氮機提供壓縮空氣源，空壓機供氣壓力為1.2~1.6Mpa，出口含油量3ppm以下。目前永磁變頻或雙級壓縮變頻空壓機在節能降耗上較為突出。 |
| 氣水分離過濾器 | 通過旋風分離結構，可以去除99%的液態水； 比傳統氣水分離器增加了過濾功能，去除3mm以上顆粒； 根據使用情況定期更換濾芯（建議4000h更換一次）； 需要定期檢查過濾器自排器是否通暢，定期清洗自排器。 |
| 空氣緩沖罐 | 對壓縮空氣進行穩壓，通過閃蒸降溫析出空氣中的水分和油份； 需定期檢查罐底自排器是否通暢，定期清洗自排器。 |
| 7級除油過濾器 | 去除1mm以上顆粒；殘余含油量≤0.1ppm w/w； 根據使用情況定期更換濾芯（建議4000h更換一次）； 需要定期檢查過濾器自排器是否通暢，定期清洗自排器。 |
| 冷凍式干燥機 | 標配選擇高溫型，進氣溫度≤80℃，確保出口露點在3~10℃。 需定期檢查冷干機自排器是否通暢，定期清洗自排器； 需定期檢查冷干機冷媒壓力； 需定期吹掃冷干機散熱器。 |
| 5級高精過濾器 | 去除0.01mm以上顆粒，殘余含油量≤0.01ppm w/w； ?根據使用情況定期更換濾芯； 需要定期檢查過濾器自排器是否通暢，定期清洗自排器。 |
| 活性炭除油器 | 去除油蒸汽和碳?xì)浠衔铮瑲堄嗪土俊?.001ppm w/w； 根據使用情況定期更換除油器填料（建議8000h更換一次）。 |
| 3級超精過濾器 | 去除0.01mm以上顆粒，殘余含油量≤0.003ppm w/w； 根據使用情況定期更換濾芯（建議4000h更換一次）； ?需要定期檢查過濾器自排器是否通暢，定期清洗自排器。 |
| 中空纖維膜制氮機（膜分離制氮機） | 選擇優質、全新（非回收）、性價比高的中空纖維膜膜組； 全不銹鋼連接管路、管件 用最少的壓縮空氣，產出更多的氮氣，高產出比。 產出氮氣迅速穩定，產氣壓力高，設備操作方便簡單。 ?制氮機產氮純度、壓力、流量數據參數存儲可查。 |
| 氮氣檢測調節 | 通過調節、檢測、穩壓產出符合設計要求的成品氮氣，具有檢測合格供氣、不合格排空的功能； |
| 氮氣儲罐 | 穩定壓力和儲存氮氣，用于瞬時用氣和大氣量用氣。 |
技術指標
| 型號 | 氮氣產量（Nm3/h） | 功率 | ||||||
| 純度 | 95.0% | 96.0% | 97.0% | 98.0% | 99.0% | 99.5% | 99.9% | |
| 回收率 | 49% | 45% | 41% | 36% | 29% | 24% | 20% | ? |
| NC3020 | 36 | 31 | 25 | 20 | 14 | 10 | 5 | 1~1.5 |
| NC3040 | 72 | 62 | 50 | 40 | 28 | 20 | 10 | 2~3 |
| NC3060 | 108 | 93 | 75 | 60 | 42 | 30 | 15 | 3~4 |
| NC3080 | 144 | 124 | 100 | 80 | 56 | 40 | 20 | 4~6 |
| NC3120 | 216 | 186 | 150 | 120 | 84 | 60 | 30 | 6~8 |
| NC3160 | 288 | 248 | 200 | 160 | 112 | 80 | 40 | 8~10 |
| NC3200 | 360 | 310 | 250 | 200 | 140 | 100 | 50 | 10~12 |
| NC3240 | 432 | 372 | 300 | 240 | 168 | 120 | 60 | 10~12 |
| NC3280 | 504 | 434 | 350 | 280 | 196 | 140 | 70 | 10~12 |
| NC3320 | 576 | 496 | 400 | 320 | 224 | 160 | 80 | 12~16 |
| NC3400 | 720 | 620 | 500 | 400 | 280 | 200 | 100 | 16~18 |
1.壓縮空氣源要求：壓力：1.2~1.6Mpa、常壓露點：-17~ -10℃、含油量：0.01ppm、顆粒度：0.01μm 2.產品氮氣參數：壓力：0.8~1.4Mpa常壓露點：-60℃ 3.回收率=出口氮氣量/進口空氣量*100%；（進口空氣量非空壓機標注氣量）。 4.Nm3/h為標方流量，指1個大氣壓、20℃下的流量。 | ||||||||
配置功能
序號 | 項目 | 常規項 | 選配項 |
1． | 制氮機進氣壓力 | 指針式、直觀 | 實時數字顯示與記錄 |
2． | 氮氣產氣壓力 | 指針式、直觀（可調） | 實時數字顯示與記錄 |
3． | 氮氣純度 | 實時數字顯示（報警點設定） | 有 |
4． | 氮氣流量 | 玻璃轉子流量計 | 溫壓補償數字流量計 |
5． | 氮氣純度合格供氣 | 自動、手動 | 有 |
6． | 氮氣純度不合格排空 | 自動、手動、聲光報警 | 有 |
7. | 制氮機氮氣純度調節 | 手動 | 自動 |
8. | 制氮機快速啟停 | 根據氮氣壓力執行 | 根據用戶數據指令執行 |
9. | 高清觸摸屏 | / | 工藝流程動態顯示 |
10. | 制氮機緊急停機 | / | 有 |
11． | 制氮機數據 | / | 存儲與查詢 |
12. | DCS多功能遠程監控 | / | 啟停與數據傳輸 |
選配知名品牌的元器件
