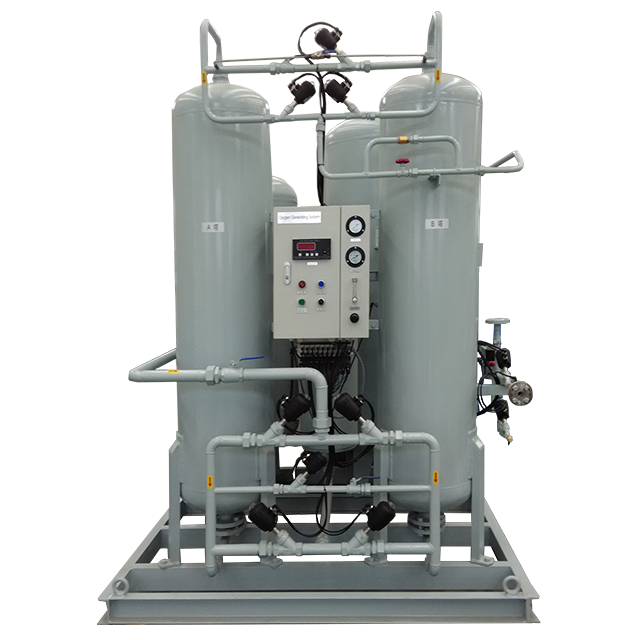

PSA變壓吸附制氧機

分子篩制氧機

分子篩制氧機（PSA變壓吸附制氧機）是以沸石分子篩為吸附劑，利用壓縮空氣中氧、氮分子在沸石分子篩中吸附量的差異，通過加壓吸附產氣，常壓脫附再生的原理從壓縮空氣中直接制取產品氮氣的氣體分離設備。

分子篩制氧機（PSA變壓吸附制氧機）、集裝箱式PSA制氧機、不銹鋼PSA制氧機、撬裝式PSA制氧機、防爆PSA制氧機

原理

沸石分子篩是PSA制氧機上的吸附劑，利用壓縮空氣中氧、氮分子在沸石分子篩中吸附量的差異，通過加壓吸附產氣，常壓脫附再生的原理從壓縮空氣中直接制取產品氮氣的氣體分離設備。

沸石分子篩對壓縮空氣中氧、氮分子存在吸附量差異主要是基于這兩種氣體在沸石分子篩表面上的擴散速率不同。直徑較小的氣體分子（O₂）擴散速率較慢，直徑較大的氣體分子（N₂）擴散速率較快；同時在不同吸附壓力下，吸附壓力越高，吸附量越大。因此，利用沸石分子篩對氧和氮在某一段時間內、不同壓力下吸附量的差別這一特性，由全自動控制系統程序按特定可編程序施以加壓吸附產氣、常壓脫附再生的循環過程，完成氮氧分離，獲得所需不同純度的氧氣。

分子篩制氧機（PSA變壓吸附制氧機）通常使用雙吸附塔工藝結構，通過進氣、吸附、產氣、均壓、脫附、再生六個基本步驟，完成氮氧分離，獲得所需不同純度的氧氣。

沸石分子篩的動態吸附量、分離系數、抗油性、抗水性、耐磨性等參數優劣決定了碳沸石分子篩的性能好壞和使用壽命的長短。

特點

? ?分子篩制氧機能夠生產純度低至25%的氧氣（非氧含量），但更普遍的是產出純度為90%~93%的氧氣，來滿足用戶現場不同純度氮氣的需求。

? ?運行穩定、快速產出合格氧氣，最短在10~20分鐘即可產出合格氮氣，二次啟動氧氣純度不下降、隨開隨用；

? ?節能制氧機變頻氮氣純度控制技術，滿足不同行業用戶，用戶終端用多少氧氣、設備就產多少氧氣、就耗多少壓縮空氣，配套變頻空壓機使用，達到節能降耗效果，減少運行電費；

? ?采用空壓機供氣系統、凈化干燥系統、制氧機系統分別模塊撬裝預制，用戶現場安裝簡單快捷；?

? ?小型制氧機屬于簡單壓力容器、方便用戶直接安裝、使用與管理。

? ?選配DCS多功能監控系統和遠程無線監控系統，可實現設備本地監控和遠程監控，數據存儲與查詢，系統運行工況盡在掌握；

? ?7*24小時全面和專業的服務，專人定期電話或現場回訪用戶，提醒用戶各種注意事情，督促用戶及時維護與保養；?

? ?可定制滿足石油石化、醫藥食品、防爆、ASME、20年壓力容器等特殊機型。

穩定運行的有效保證

1.空壓機出口配有氣水分離器，能夠去除95%以上的液態水及油污混合物，減小了冷干機和過濾器負荷。

2.冷干機采用高溫型，設計進氣溫度≤80℃，確保系統凈化除水干凈。

3.冷干機和過濾器前后均有緩沖罐：空氣緩沖罐、空氣工藝罐；穩定制氧機均壓進氣時空氣流速，有效提高冷干機和過濾器凈化效果。

4.配置三級過濾器，凈化精度最小含油量0.001ppm，配置活性炭除油，防止油霧進入制氧機，非活性炭簡易過濾器。

5.空氣緩沖罐、過濾器底部配有自動和手動排水裝置，方便排水。

6.吸附塔徑高比合理、氧氣工藝罐大容積滿足系統使用要求。

7.紐森制氧機吸附塔進出氣頂吹、擴散技術，減少壓縮空氣對分子篩的損壞。

8.紐森制氧機裝填壓緊技術，分子篩裝填密度高、分子篩不噴篩、不粉化。

9.電磁閥、氣動閥驅動氣前再增配過濾器、調壓閥和壓力阻尼器，確保制氧機能更長久、更穩定地運行；

10.氧氣純度不合格氮氣自動排空并報警，氧氣純度合格供氣。

11.?可根據產氧負荷與用氧氣量相對調整制氧機工藝，達到節能降耗。

系統組成

可分空氣壓縮機、凈化裝置、制氧裝置、氧氣儲存等部分。

包括：螺桿空壓機、?W級氣水分離過濾器、空氣緩沖罐、7級過濾器、冷干機、5級過濾器、3級過濾器、活性炭除油器、空氣工藝罐、分子篩制氧機（PSA制氧機）、氧氣檢測裝置、氧氣工藝罐、氧氣儲罐等基本單元模塊。

變壓吸附制氮機機的組成

技術指標

配置功能
